회사 프로필
ZHEJIANG BIGTORK VALVE AUTOMATION CO,.LTD는 2006년 Mr zhang이 설립한 이래 유명한 펌프 및 밸브 제조업체 기지--중국 원저우시에 위치해 있습니다. Bigtork®는 2011년 국내외 가스 및 석유 프로젝트에 참여했으며, 이제 산업 밸브 자동화 및 흐름 제어 분야에서 광범위한 경험을 보유하고 있습니다. 회사는 자격을 갖춘 공압 액추에이터 공급업체로서 SINOPC 및 SNOOC와 프레임 계약을 체결했습니다. 한편, 우리는 해외 유명 브랜드의 신뢰할 수 있는 비즈니스 파트너입니다.
왜 우리를 선택합니까?
풍부한 경험
BIGTORK는 회전식 및 선형 및 공압식 및 유압식 밸브 액츄에이터 제조에 주력할 뿐만 아니라 2006년 Mr zhang이 설립한 이후 하나의 산업 공정 제어 솔루션을 제공합니다. 우리는 18+ 확장된 생산 경험과 14+ 광범위한 글로벌 브랜드를 보유하고 있습니다. 프로젝트를 진행합니다.
강력한 R&D 능력
우리 팀은 국내외 프로젝트 업무 경험을 보유한 6명의 엔지니어로 구성되어 있습니다. 우리는 전체 제품 수명 동안 100% 기술 지원 및 문제 해결 방법을 제공합니다. 모든 고객이 자체 소유 소프트웨어를 사용할 수 있는 크기 선택 도구입니다.
품질 보증
모든 시리즈 제품은 ISO 및 기타 시스템에 의해 9가지 프로세스로 엄격하게 관리됩니다. 원자재 및 부품의 비즈니스 파트너는 세계적으로 유명한 브랜드에 공급하는 전문직입니다. 국제 제품 표준에 따른 최종 테스트 및 테스트 보고서를 통해 제품 보증이 제공되었습니다.
원스톱 서비스
Bigtork는 사전 판매부터 판매 후까지 귀하의 요청에 따라 OEM 및 ODM 서비스를 제공합니다. 각 프로젝트에는 자체 판매 서비스 추적 기록이 있습니다. 각 직원은 산업 흐름 제어 원스톱 솔루션 서비스를 지원하기 위해 능숙한 기술과 완전한 전문 지식을 습득하도록 잘 훈련되었습니다.

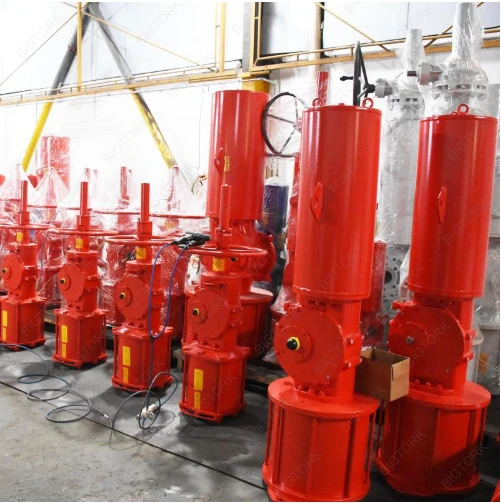

밸브 액츄에이터 스카치 요크형은 외부 소스의 압축 공기 또는 유압 오일로 구동되어 앞뒤로 미끄러지는 바의 직선 운동을 회전 운동으로 변환할 수 있는 90˚ 구동 메커니즘입니다.
BG 시리즈 스카치 요크 밸브 액츄에이터는 모듈식 제품 라인 설계를 채택하고 스위치 유형 또는 자주 조정되는 볼 밸브, 버터플라이 밸브, 플러그 밸브 등과 같은 회전 스트로크 제어 밸브를 작동하는 데 사용됩니다.
BG 시리즈 스카치 요크형 액츄에이터는 모듈식 제품 라인 설계를 채택하고 스위치형 또는 자주 조정되는 볼 밸브, 버터플라이 밸브, 플러그 밸브 등과 같은 회전 스트로크 제어 밸브를 작동하는 데 사용됩니다.
더블 액팅 액츄에이터란 무엇입니까?
더블 액팅 액츄에이터(Double Actuator)는 열림과 닫힘 동작 모두에 힘을 가하여 밸브를 작동하도록 설계된 정교한 장치입니다. 스프링을 사용하여 원래 위치로 돌아가는 단동식 액추에이터와 달리 복동식 액추에이터는 힘을 사용하여 양방향으로 움직입니다. 이 설계는 액추에이터의 제어 및 반응성을 향상시켜 빠르고 효율적인 작동을 가능하게 합니다.
더블 액팅 액츄에이터의 장점
향상된 제어 및 유연성:
복동식 공압식 액추에이터는 밸브나 기타 기계 장치의 움직임을 정밀하게 제어합니다. 양방향 작동이 가능하여 개폐 애플리케이션 모두에 유연성을 제공합니다. 이 기능을 사용하면 유체 또는 가스 흐름을 정밀하게 조절하여 최적의 공정 제어를 보장할 수 있습니다.
빠르고 반응성이 뛰어난 작동:
복동식 공압식 액추에이터의 주목할만한 장점 중 하나는 빠른 응답 시간입니다. 빠른 작동을 촉진하여 시간이 중요한 프로세스에서 효율적인 작업을 가능하게 합니다. 즉각적인 대응으로 즉각적인 조정이 가능해 생산성과 시스템 성능 향상에 기여합니다.
견고하고 안정적인 디자인:
복동식 공압식 액츄에이터는 내구성과 수명이 긴 것으로 알려져 있습니다. 고품질 재료로 제작되어 부식, 마모 및 가혹한 작동 조건에 대한 탁월한 저항성을 나타냅니다. 이 견고한 설계는 까다로운 산업 환경에서도 안정적인 성능을 보장하여 가동 중지 시간과 유지 관리 비용을 줄여줍니다.
에너지 효율성
복동식 공압 액추에이터는 적절하게 관리될 경우 재생 가능하고 에너지 효율적인 자원인 압축 공기에서 작동합니다. 쉽게 제어하고 모니터링할 수 있어 원하는 움직임과 위치를 유지하는 데 필요한 에너지가 줄어듭니다. 자동화에 복동식 액추에이터를 사용하면 공기 압력과 부피를 작업 요구 사항에 맞춰 에너지 사용을 더욱 최적화할 수 있습니다.
스카치 요크 공압 액츄에이터:
스카치 요크 액츄에이터는 원형 모션을 사용하여 선형 모션을 생성하는 선형 액츄에이터의 변형입니다. 밸브 이동의 양쪽 끝에서 높은 토크가 필요한 응용 분야에 자주 사용됩니다. 이 액추에이터의 설계를 통해 밸브가 열린 위치와 닫힌 위치 사이에서 빠르게 이동할 수 있으므로 밸브를 통과하는 유체 흐름을 정밀하게 제어할 수 있습니다.
나선형 공압 액츄에이터:
헬리컬 공압 액츄에이터는 헬리컬 기어 메커니즘을 통해 피스톤의 선형 운동을 회전 운동으로 변환하는 일종의 회전식 액츄에이터입니다. 이 메커니즘을 통해 밸브가 원활하고 일관되게 작동하여 유체 흐름을 정확하게 위치 지정하고 제어할 수 있습니다.
랙 앤 피니언 공압식 액츄에이터:
랙 앤 피니언 공압식 액츄에이터는 랙 앤 피니언 메커니즘을 사용하여 피스톤의 선형 운동을 회전 운동으로 변환하는 회전식 액츄에이터 유형입니다. 빠른 응답과 높은 위치 정확도가 요구되는 용도에 자주 사용됩니다. 이 액추에이터의 단순한 설계로 인해 유지 관리가 쉽고 시간이 지나도 안정적인 작동이 가능합니다.
다이어프램 공압 액츄에이터:
다이어프램 공압식 액츄에이터는 유연한 다이어프램을 사용하여 압축 공기의 에너지를 기계적 운동으로 변환하는 선형 액츄에이터 유형입니다. 높은 수준의 청결성과 신뢰성이 요구되는 용도에 자주 사용됩니다. 이 액추에이터의 단순한 디자인으로 인해 설치 및 유지 관리가 쉽습니다.
Double Actuator Actuator 적용
복동 실린더는 산업, 자동차 엔지니어링, 건설, 기계 및 플랜트 엔지니어링과 같은 다양한 분야에서 자주 사용됩니다. 산업에서는 생산 라인을 자동화하는 데 사용되며, 자동차 산업에서는 앞 유리 와이퍼를 지원하고 트렁크 리드를 들어 올리며, 건설에서는 플랫폼, 크레인 및 엘리베이터를 올리고 내리는 데 사용됩니다.
복동식 액추에이터는 다양한 응용 분야에서 고성능, 정밀도 및 안전성을 제공합니다. 다용성과 유연성으로 인해 다른 유형의 액추에이터에 대한 대안으로 선택되는 경우가 많습니다.
기계 및 장비에서 복동 실린더는 도구, 금형, 스티커 등과 같은 구성 요소를 올리고 내리는 데 자주 사용됩니다. 또한 제품 분류, 포장 및 피킹과 같은 자동화 공정에도 널리 사용됩니다.
이중 작동 액추에이터는 수술대, 소파, 치과용 의자 등 의료 장비에도 일반적으로 사용됩니다. 이는 요소를 올리고 내리는 데 사용되며 시술 중 환자의 위치를 쉽고 정확하게 조정할 수 있습니다.
전반적으로 복동식 액추에이터는 높은 효율성, 정밀도 및 안전성을 제공하므로 많은 산업에서 필수적인 도구입니다. 광범위한 적용 범위는 많은 분야에서 그 중요성을 입증합니다.
산업 및 비즈니스에서 복동 드라이브 사용
복동 실린더는 다양한 산업 및 경제 분야에서 사용되며 다양한 제조 공정을 지원합니다. 엔지니어링, 자동차 및 제조 부문의 많은 기업에서는 복동식 액추에이터를 사용하여 프로세스를 자동화하고 효율성을 높입니다. 기계 가공 기계와 같은 많은 제조 기계는 복동식 실린더를 사용하여 움직이는 부품을 지지하고 부드럽고 정밀한 작동을 보장합니다.
복동 실린더는 교량, 건물, 유압 구조물과 같은 구조물의 리프팅 및 하강과 같은 프로세스를 지원하기 위해 건설 및 인프라와 같은 많은 산업 분야에서도 사용됩니다. 자동차 산업에서 복동 실린더는 엘리베이터, 크레인, 플랫폼과 같은 기계 및 장비를 올리거나 내리는 데 자주 사용됩니다.
실린더
실린더는 액츄에이터의 본체입니다. 피스톤을 수용하고 앞뒤로 움직이는 데 필요한 공간을 제공합니다. 실린더 내부 표면을 연마하여 마찰을 줄이고 피스톤의 원활한 움직임을 촉진합니다.
피스톤
실린더 내부에 위치한 피스톤은 압력이 가해질 때 실린더의 길이를 따라 움직이는 디스크 모양의 구성 요소입니다. 피스톤의 움직임은 액추에이터의 기계적 움직임을 직접 제어합니다.
포트
복동식 공압식 액츄에이터에는 두 개의 포트가 있으며, 각 포트는 해당 기능에 따라 '입력' 포트와 '배기' 포트로 명명됩니다. 입력 포트를 통해 압축 공기가 실린더로 유입되어 피스톤을 구동할 수 있고, 배기 포트를 통해 공기가 빠져나갈 수 있습니다.
엔드 캡
실린더의 양쪽 끝부분에는 공기가 빠져나가는 것을 방지하기 위해 엔드캡(End Cap)이 배치되어 있습니다. 또한 포트의 장착 지점 역할을 하며 피스톤 로드의 움직임을 지시하는 가이드가 포함되어 있는 경우도 많습니다.
피스톤 로드
피스톤 로드는 피스톤에 연결되고 실린더의 한쪽 끝을 통해 연장됩니다. 로드의 움직임은 엔드 캡에 의해 안내되며 액추에이터의 출력 동작에 직접 연결됩니다. 피스톤이 움직이면 피스톤 로드가 구동되어 액추에이터가 기계적 동작을 수행하게 됩니다.
정기점검:공압 액츄에이터에 공기 누출이 있는지, 연결 부분이 느슨한지, 작동 상태가 정상인지 확인하십시오. 손상된 부품을 적시에 수리하거나 교체하십시오.
매끄럽게 하기:부드러운 움직임을 보장하고 마찰과 마모를 줄이기 위해 액츄에이터의 슬라이딩 부분과 피스톤에 정기적으로 윤활유를 첨가하십시오.
청소
액추에이터 표면을 깨끗하게 유지하십시오. 이물질이 액추에이터 내부로 들어가 작동에 영향을 미치는 것을 방지하기 위해 정기적으로 먼지와 오물을 제거하십시오.
공기 소스 처리
공기 압축기를 정기적으로 배출하고 공기 공급원을 필터링하여 습기와 불순물이 액추에이터에 유입되어 손상될 수 없도록 방지하십시오.
구경 측정
액추에이터에 포지셔너와 같은 액세서리가 장착된 경우 정확한 작동 및 제어를 보장하기 위해 유지 관리 중에 다시 보정해야 할 수도 있습니다.
스프링 리턴 및 복동 액추에이터를 언제 사용해야 합니까?
토크 또는 추력 강도
해안을 따른 석유 및 가스 작업은 일반적으로 스프링 리턴 및 복동식 액추에이터의 추력 또는 토크 강도에 영향을 받지 않습니다.
일부 제조업체에서는 복동형 액추에이터가 스프링 리턴형 액추에이터보다 추력 또는 토크 강도 측면에서 더 발전했다고 주장하지만, 이러한 구별은 연안 응용 분야에서는 거의 볼 수 없는 극도로 높은 추력 또는 토크 활동으로 제한됩니다. 따라서 각각의 추력 또는 토크 강도는 동일합니다.
안전통합시스템 적용
블로우다운 밸브(BDV) 및 셧다운 밸브(SDV)와 같이 신호 또는 공급 손실이 발생하는 경우 밸브가 열려 있거나 방해받지 않아야 하는 보안 수준이 높은 시스템 응용 분야에서는 스프링 리턴을 선택하는 것이 좋습니다.
신뢰성과 단순성으로 인해 스프링 리턴형은 안전 작업을 위한 최고의 옵션입니다. 복동식 액추에이터의 초기 패널 구성은 스프링 리턴 유형보다 더 복잡하지만 여전히 페일클로즈 또는 개방형 애플리케이션을 위한 옵션입니다.
마지막 위치에서 실패
제품 초크 밸브와 같은 특정 절차에서는 신호 또는 공급이 손실될 때 밸브가 최종 위치에 있어야 합니다. 초크 밸브의 기본 실패 위치는 이전 출력 속도를 보존하기 위해 마지막으로 실패하는 것입니다.
장애 발생 시 마지막 위치가 필요한 경우 복동식 액추에이터가 이상적인 선택입니다. 액추에이터의 양쪽에 압력을 가하면 밸브가 제자리에 유지됩니다.
제어작동
최대 8인치의 작은 밸브의 경우 제어 밸브를 최종 제어 요소로 사용하는 프로세스 제어 작업의 일반적인 액추에이터는 다이어프램 스프링 리턴 다이어프램입니다. 필요한 높은 추력을 극복하기 위해 10인치 이상인 경우 복동식 액추에이터를 사용합니다.
크기가 10인치보다 작더라도 작업을 완료하기 위해 상당한 양의 푸시가 필요할 때 복동식 액추에이터가 계속 사용됩니다. 제어 작업의 경우, 이 복동식 액추에이터는 특히 공정 조건이 갑자기 변하는 상황에서 더욱 견고하고 안정적입니다.
다이어프램 스프링 리턴형 사용시 반대측 추력은 항상 스프링과 동일합니다. 복동식 액추에이터를 사용하면 포지셔너 압력 출력을 조정할 수 있습니다.
다이어프램 스프링 리턴형 사용시 반대측 추력은 항상 스프링과 동일합니다. 포지셔너 압력 출력은 더블 액팅 액추에이터를 사용할 때 실제 조건을 기반으로 반대편 힘을 제어합니다.
이 두 가지 스타일 액추에이터 간의 정의 특성은 이름에서 찾을 수 있습니다. 스프링(단일) 액추에이터는 작업 범위의 한 방향에 전원을 공급하는 반면, 이중 액추에이터는 두 작업 방향 모두에 전원을 공급합니다. 이는 스프링 액추에이터가 스프링 힘을 활용하여 밸브 위치를 열거나 닫도록 이동하기 때문입니다. 이와 대조적으로 복동식 액추에이터는 피스톤 요소를 사용하여 밸브를 작동하므로 양쪽 측면에 가압이 필요합니다.
올바른 복동식 공압식 액추에이터를 선택하기 위한 필수 팁
필요한 힘과 토크 결정
액추에이터가 생성해야 하는 힘이나 토크의 양은 액추에이터의 적절한 크기를 결정하는 데 중요합니다. 액추에이터가 이동하려는 하중, 마찰 및 힘 전달에 영향을 미치는 기타 요인을 기반으로 필요한 힘을 계산합니다. 선택한 액추에이터가 너무 크지 않으면서도 충분한 힘을 제공하는지 확인하십시오. 이는 비효율성과 비용 증가로 이어질 수 있습니다.
작동 압력을 고려하십시오.
복동식 액추에이터는 일반적으로 60~120psi(평방 인치당 파운드)의 특정 압력 범위 내에서 작동하지만 요구 사항은 응용 분야에 따라 다릅니다. 압축 공기 공급 장치가 액추에이터를 지속적으로 움직이는 데 필요한 압력을 유지할 수 있는지 확인하십시오. 필요한 작동 압력보다 약간 높은 액추에이터를 선택하면 압력 변동을 보상하고 안정적인 성능을 보장할 수 있습니다.
올바른 크기와 스트로크 길이를 선택하세요.
액추에이터의 크기와 스트로크 길이는 시스템에서 사용 가능한 공간과 원하는 이동 범위에 일치해야 합니다. 스트로크 길이는 액추에이터의 피스톤이 이동하는 거리를 결정하며 이는 액추에이터의 성능에 직접적인 영향을 미칩니다. 장애물이나 공간 제한을 고려하여 시스템에 완전히 확장된 액추에이터를 위한 충분한 공간이 있는지 확인하십시오.
필요한 장착 유형을 평가합니다.
장착 스타일은 액추에이터의 기능과 설치에 중요한 역할을 합니다. 일반적인 장착 옵션에는 고정식 응용 분야에 가장 적합한 풋 또는 플랜지 장착, 회전 이동이 필요한 응용 분야에 적합한 클레비스 또는 트러니언 장착이 포함됩니다. 최적의 정렬 및 모션 제어를 위해 액추에이터 및 액추에이터가 부착될 기계 또는 구조물과 호환되는 장착 유형을 선택하십시오.
작동 환경과의 재료 호환성
환경에 따라 습기, 먼지, 화학 물질 또는 극한의 온도와 같은 요인을 견딜 수 있는 다양한 재료가 필요합니다. 예를 들어, 스테인리스강은 부식성 환경이나 식품 가공, 화학 물질 취급 또는 해양 작업 분야에 이상적입니다. 녹 및 오염에 대한 탁월한 저항성을 제공하는 반면, 알루미늄은 가볍고 부식에 강하므로 대부분의 산업 응용 분야에 적합합니다. 작동 환경과 호환되는 재질로 된 액추에이터를 선택하면 수명이 연장되고 유지 관리 필요성이 줄어들어 특정 조건에 맞는 안정적인 성능이 보장됩니다.
속도 및 제어 요구 사항
액추에이터의 속도는 부하의 이동 속도를 결정합니다. 일부 응용 분야에서는 빠른 움직임이 필요한 반면 다른 응용 분야에서는 더 느리고 제어된 움직임이 필요합니다. 흐름 제어 밸브와 같은 속도 컨트롤러를 추가하여 공기 흐름을 조절하고 액추에이터 속도를 제어할 수 있습니다. 정밀한 제어가 필요한 경우 움직임을 정확하게 모니터링하고 제어할 수 있도록 위치 센서나 피드백 시스템이 있는 액추에이터를 고려해야 합니다.
안전 및 규제 표준과의 호환성
특정 산업, 특히 식품, 제약 산업 또는 위험한 환경에서의 액추에이터 사용을 규제하는 규정이 있을 수 있습니다. 폭발성 환경에 대한 ATEX 또는 식품 가공에 대한 FDA 규정 준수와 같은 인증을 찾아보세요.
Bigtork®는 가공, 조립, 테스트를 위한 작업장과 원자재, 반제품 및 완제품을 위한 창고를 포함하여 총 20000평방미터의 면적을 차지했습니다.
우리의 인증서
